在17年12月份的時候,我們其實已經發布了“半個”5G標準--非獨立組網(NSA)。而在18年6月的時候,完整的5G標準正式在韓國釜山獲得正式批準---獨立組網(SA)。這個此次凍結的標準與去年12月出臺的NSA(非獨立組網)標準相結合,標志著首個真正完整意義上的國際5G標準已經正式出爐,5G商用正式進入沖刺階段。關于這兩個標準,NSA和SA,小編今天就來概括一下他們有什么不同。
首先,這兩個標準的全稱分別是:
非獨立組網(Non-Standalone, NSA)
獨立組網(Standalone, SA)

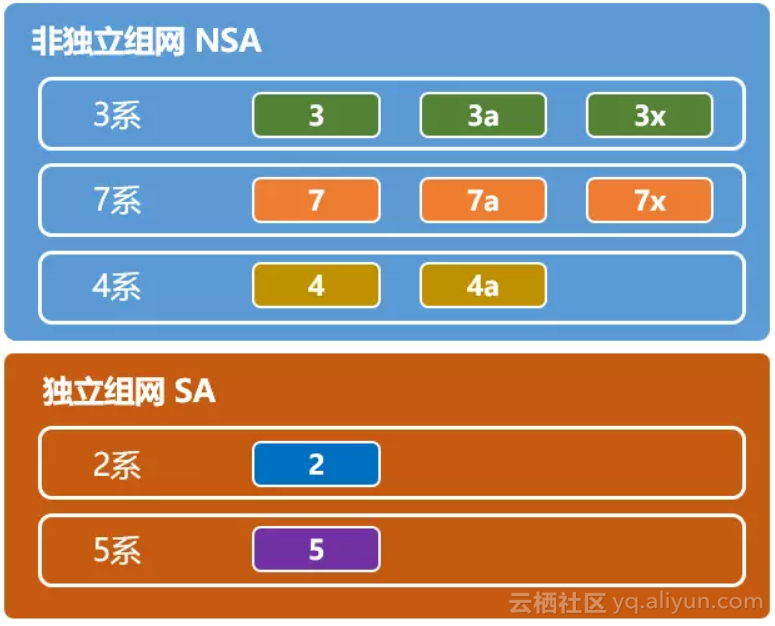

這兩種組網方式的最大差別在于其結構的復雜性以及成本。下圖是兩種組網的方式,由此可見,非獨立組網(NSA)更為復雜。

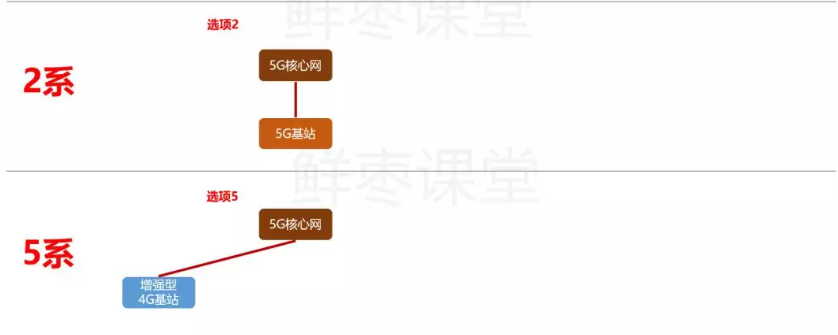

獨立組網(Standalone, SA)
在2系里使用的是全新的5G核心網+5G基站的方式,和4G完全分隔開,同時也是成本最高的。
而在5系里,在建立全向的5G核心網的同時,升級現有的4G基站,使其變成增強型4G基站再接入5G核心網,這樣可以利舊,也會適當降低成本。
非獨立組網(Non-Standalone, NSA)
在5G各項工作還未落實的情況下,貿然建立使用5G核心網帶來太大的不確定性。因此,3GPP組織設計了多種非獨立組網方式,其共通點是使用原有的4G核心網。

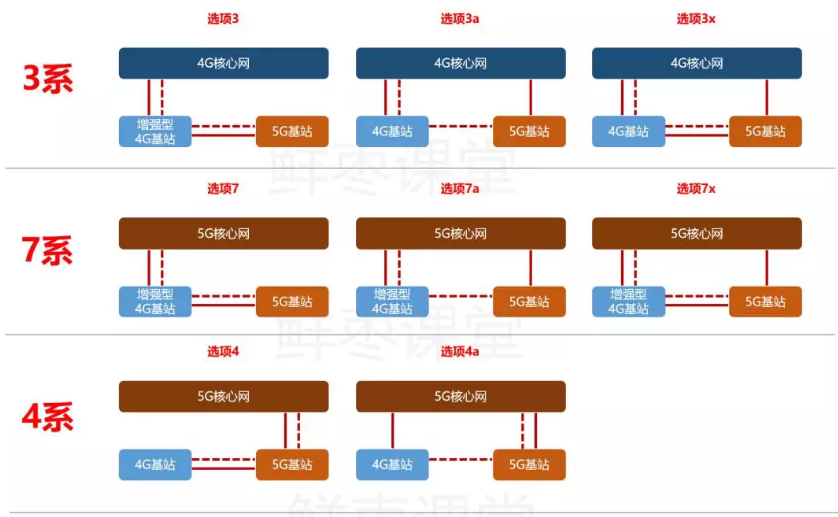

上圖:實線:用戶實際數據 虛線:管理和調度命令
3系
在"3系"組網方式中,參考的是LTE雙連接架構,即UE(用戶終端)在連接態下可同時使用至少兩個不同基站的無線資源(分為主站和從站)。
5G基站是無法直接連在4G核心網上面的,所以,它會通過4G基站接到4G核心網。
3系-3
在三系-3中,因為傳統4G基站的處理能力有限,所以無法承載5G基站這個“拖油瓶”,所以,需要進行硬件改造,變成增強型4G基站。
用戶具體數據以及管理和調度的命令都是由5G基站,通過增強型4G基站,最終到達4G核心網,發送數據亦然。
3系-3a
在三系-3a中,不需要改造原有4G基站, 用戶數據直接通過5G基站到達4G核心網,只有管理和調度命令從“5G基站--4G基站--4G核心網” 這一途徑進行收發。
3系-3x
在三系-3x中,不需要改造原有4G基站,用戶數據分為兩部分,會拖慢4G基站部分的數據,遷移到5G基站,剩下的部分,繼續走4G基站到達4G核心網。
3/3a/3x組網方式,是目前國外運營商最喜歡的方式,原因很簡單:
1、利舊了4G基站,省錢。
2、部署起來很快很方便,有利于迅速推入市場,搶占用戶。
7系
然而,很多優質的5G體驗,必須基于5G核心網才能實現。所以,7系里面要先建5G核心網,同時在5G核心網的方式下,4G基站都需要升級成為增強型4G基站。數據與命令傳輸和上述3系很相似,看上圖即可。
4系
在"4系"組網里,4G基站和5G基站共用5G核心網,5G基站為主站,4G基站為從站。
唯一不同的,選項4的用戶面從5G基站走,選項4a的用戶面直接連5G核心網。如上圖所示。
(轉述自云棲社區(技術小能手))
