一、方案背景:
目前安監局要求全部電梯增加三方面通話設備的命令,現傳統的電梯閉路電視視頻監控系統,采用電梯專用視頻線來傳輸電梯內的視頻信號?呻S著時間的推移,國內電梯用戶使用量越來越高的情況下,用戶普遍反映電梯視頻傳輸線在使用過程中每天幾百次的上下波折,一般超過半年時間后,線路開始脫皮,甚至有些折斷而導致不能使用。而更換這套線路是非常復雜費時費力的工作,所以在設計電梯監控方案時候需充分考慮這一點,采用無線傳輸設備來完成此項目,解決布線復雜,線路老化等問題。
二、需求分析:
·產品采用數字網絡監控,對電梯的安全情況進行24小時視頻監控。
·監控電梯出現異常時,可以第一時間做出反應,既可實時觀看視頻畫面,又可事后調用回放
·硬盤記錄的監控錄像,尋求解決問題的突破口和有效證據。
·監控視頻需要穩定可靠,清晰流暢。
三、例子分析:
1. 小區有8棟樓,要對8棟樓中的所有電梯進行視頻監控。
2. 1-8號樓電梯轎廂的視頻監控信號要回傳到主控中心,主控中心服務器上傳到網絡
3. 周圍的無線信號干擾多,采取網橋點對點傳輸信號方式,最大限度避免干擾
4. 每個電梯內裝有全景攝像頭或者高清720p攝像頭,所占帶寬4到6兆
5. 電梯內有各種超強低頻動力電源,電機電火花,變頻電機的干擾。
6. 電梯井有36米高。

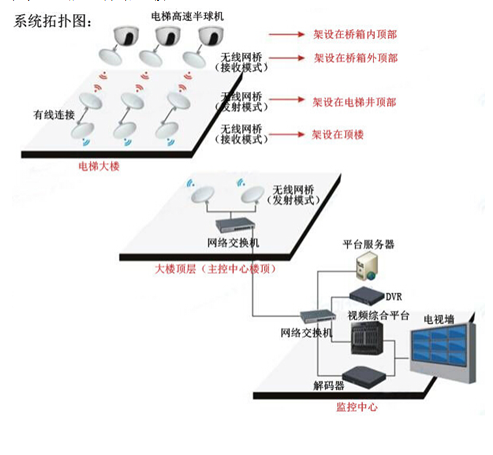

四、電梯前端系統架構

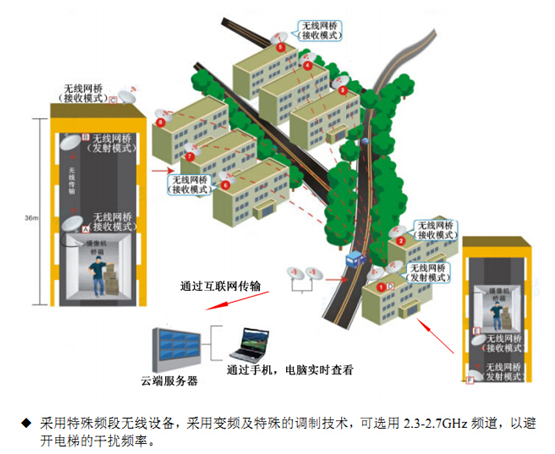

以1號樓的電梯為例,前端監控半球機通過網線與A無線網橋相連(電梯轎廂),并將無線網橋固定在轎廂外頂部,在電梯井頂部安裝B無線網橋(裝在頂層機房),然后將B網橋與C網橋(屋頂)通過網線相連,C網橋負責將數據回傳到D網橋,D網橋(發射互聯網信號)連接互聯網,負責信號傳輸,將這棟樓的視頻信號全部收集起來回傳到云數據中心。
通過手機和電腦上安裝的軟件,可實時顯示1-8號樓轎廂里畫面
--

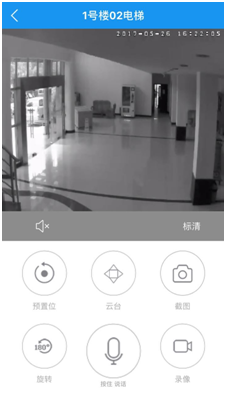

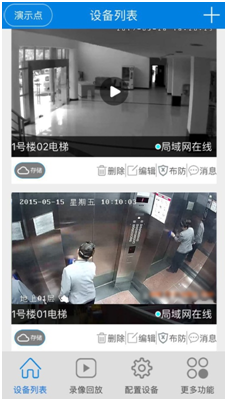

電梯列表 單個電梯畫面
五、主要設備

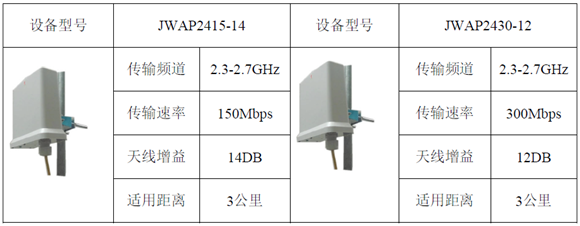

網橋傳輸設備
電梯轎廂監控?cái)z像頭
六、產品介紹:
網橋部分
產品特點:
★ 功率高、靈敏度高、無線信號好;
★ 輸出功率可調,輸出頻率可調;
★ 支持POE供電;
★ 設備內置看門狗功能,杜絕死機,超強穩定;
★ 可搭配多種天線,組網靈活,安裝簡單。
適用范圍:
★ 酒店無線覆蓋、無線監控。
★ 企業無線局域網WLAN。
★ 遠程點對點通訊、無線網橋。
★ 移動運營商WISP 大客戶接入系統。
★ Wi-Fi 無線城市覆蓋。

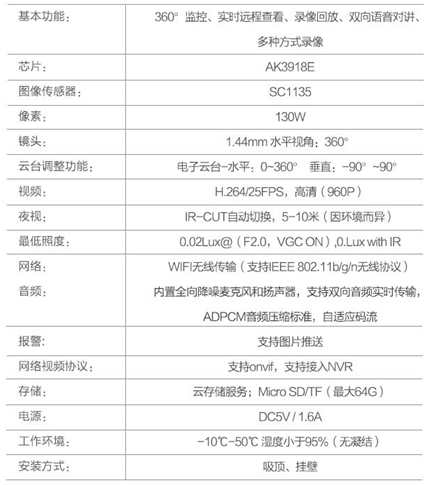

攝像頭部分
